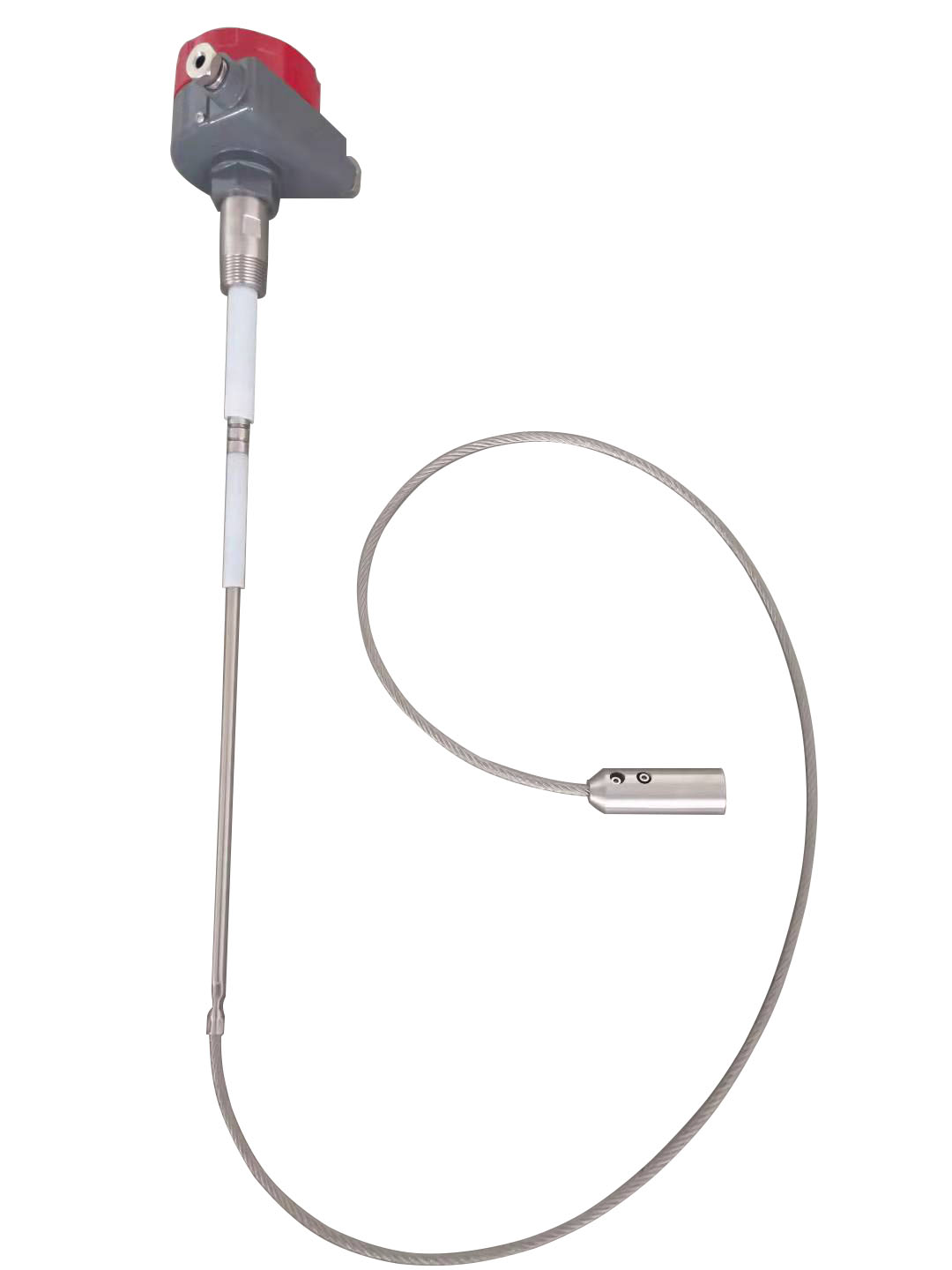

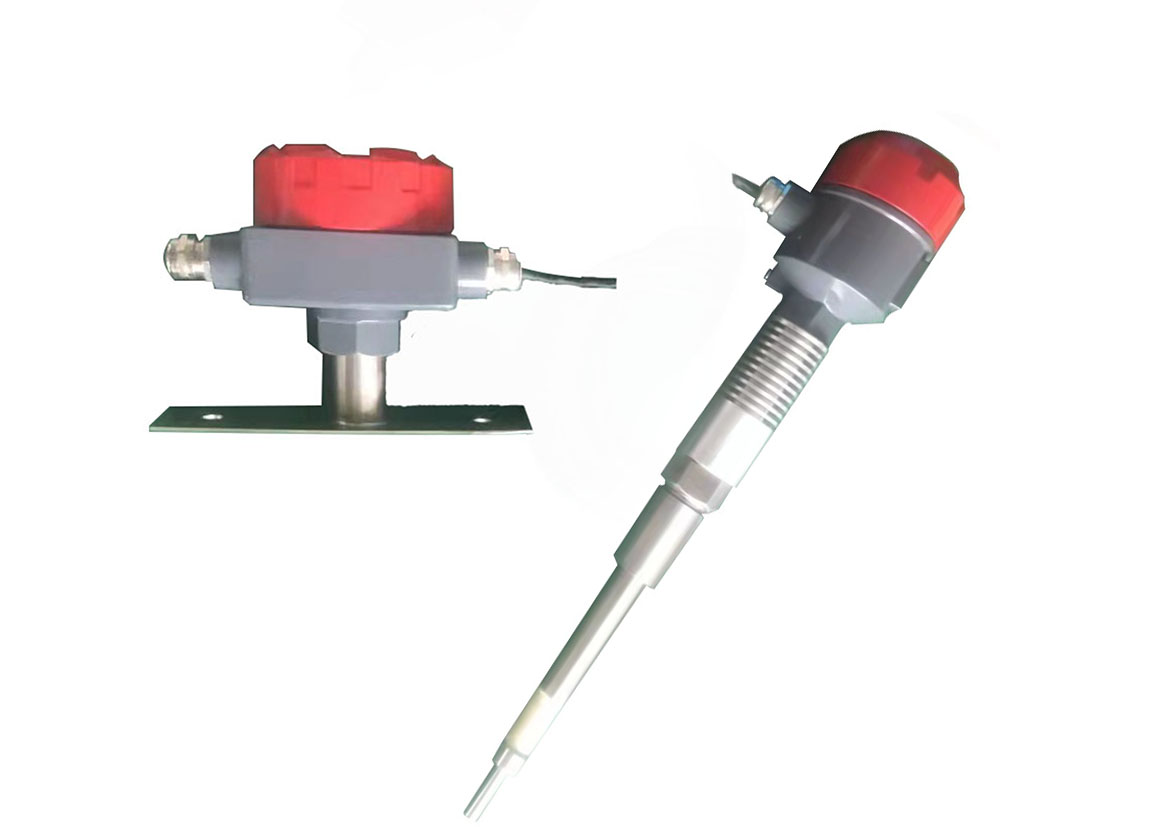

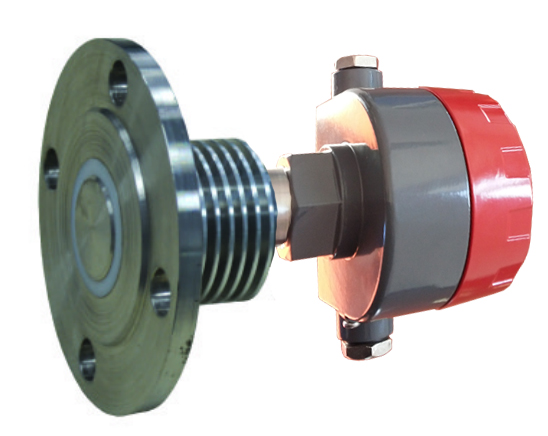

XASD500系列射頻導納物位開關
原理
射頻導納物位開關是一種新型的物位開關。射頻導納料位開關的探測極棒與金屬容器罐壁之間具有電容特性,由此構成一個電橋電路,振蕩電路產生的射頻振蕩信號加在這個電橋上。當被測介質未接觸到探測極棒時,電橋處于平衡狀態,沒有輸出信號。而當被測介質填充到探測極棒與罐壁之間時,由于被測介質的電特性與空氣不同,會引起電橋電路的不平衡,從而產生輸出信號。
特點
可測量液位及料位,滿足不同介質的測量要求,
接觸式測量,抗干擾能力強,可克服蒸汽、泡沫、攪拌對測量的影響,

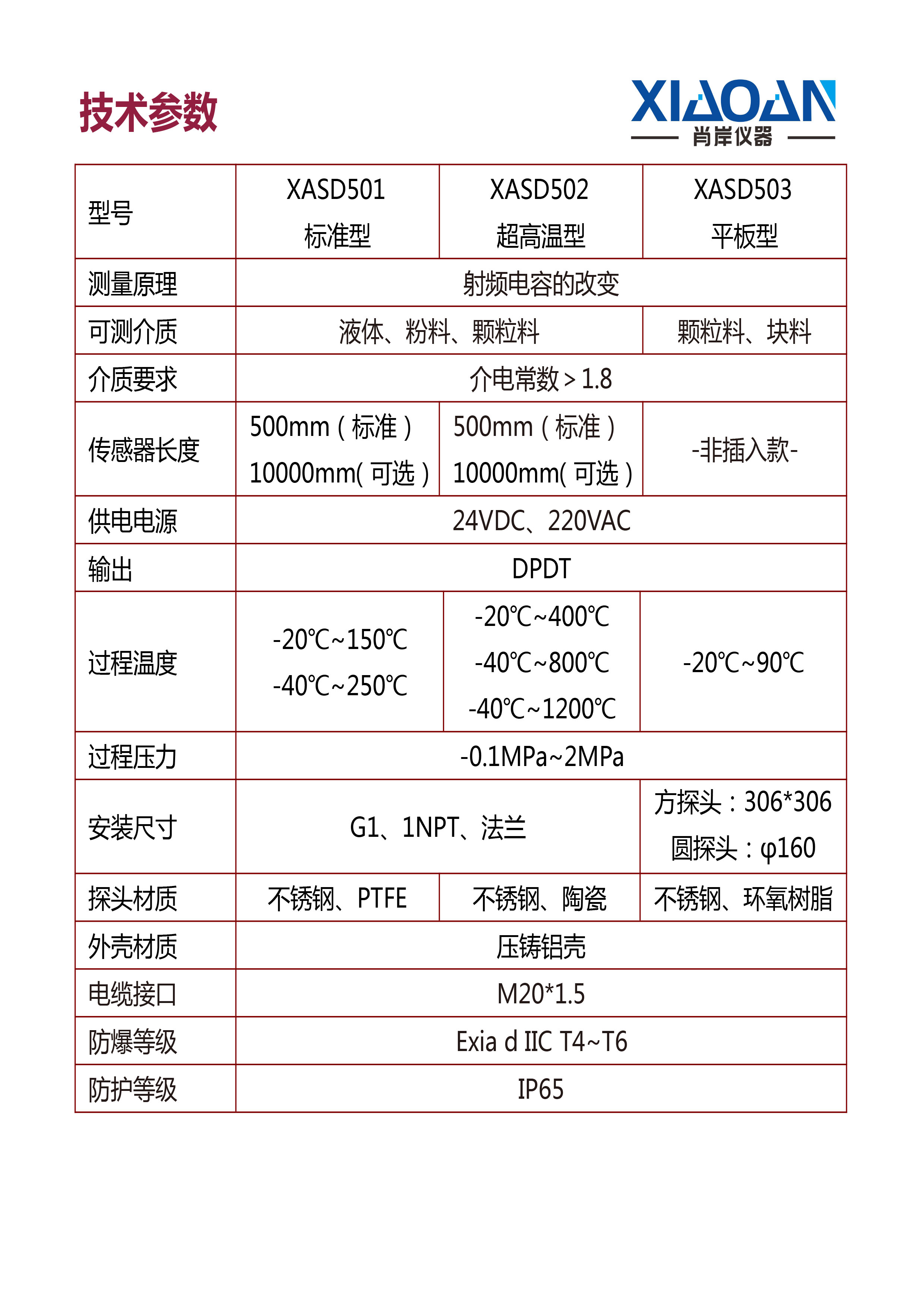

主要技術指標
供電電源:DC 24V 100Ma ;AC 220V 50Hz
輸出方式:雙刀雙擲DPDT(兩組常開、常閉繼電器觸點輸出)
觸點容量:8A 24VDC ;8A 250VAC
電源功耗:≤2W
防爆等級:Ex d ia IIC T3~T6 Gb
防護等級:IP65
介質溫度:(-20~200)℃
環境溫度:(-20~70)℃
壓力范圍:≤1Mpa
過程連接:螺紋 1"NPT
輸出延時:(0~30)s可調
電纜接口:M20×1.5
